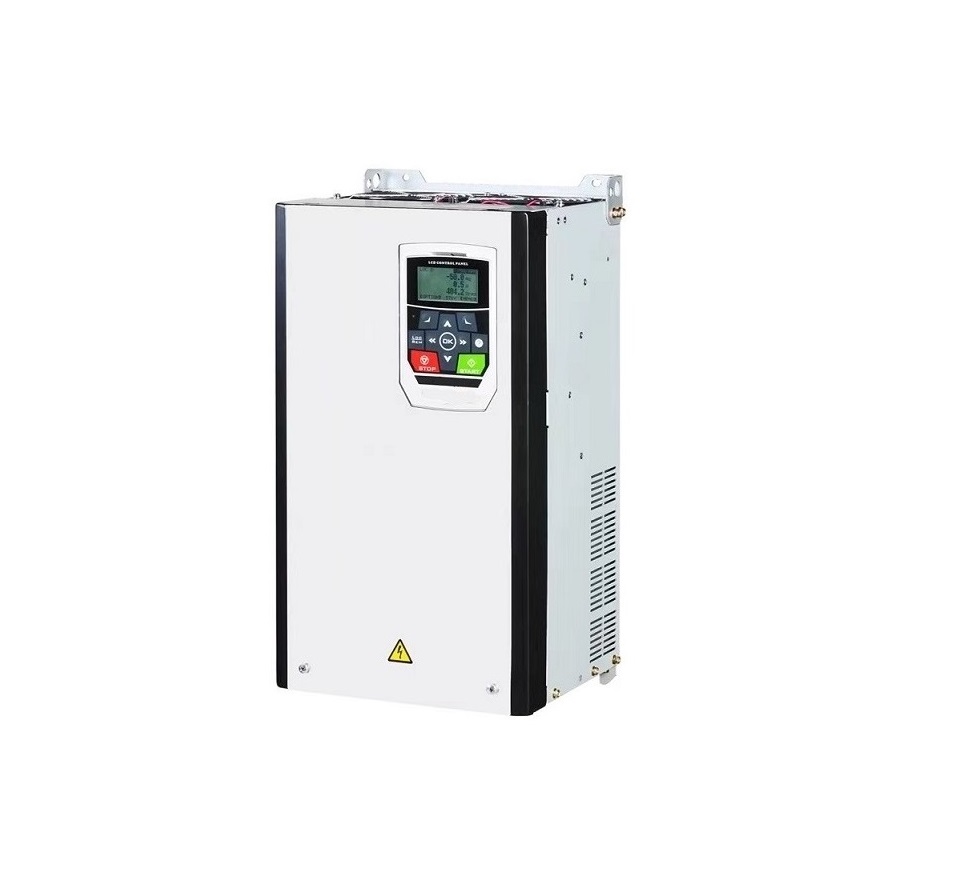

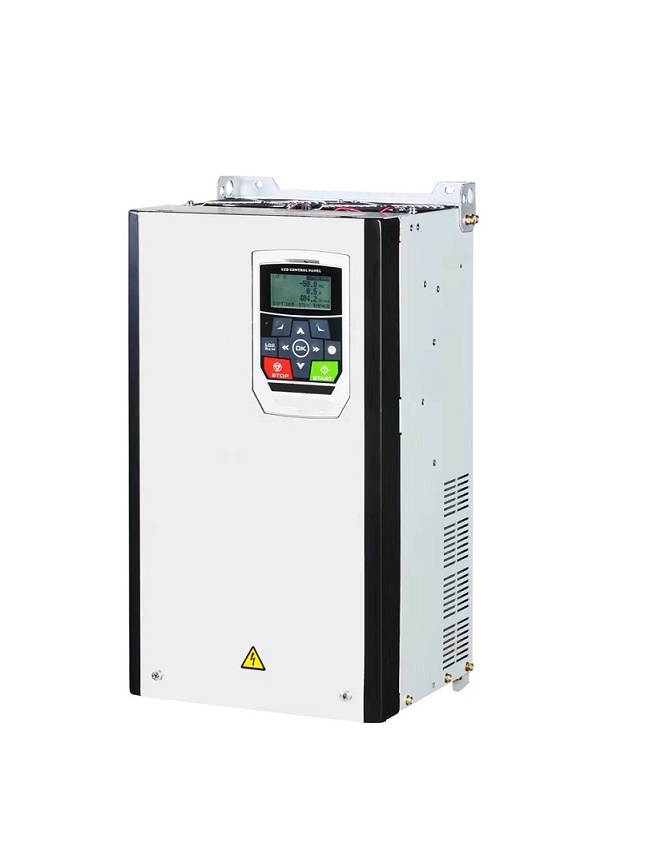

CD50系列经济型矢量变频器

功率范围:三相400V 1.5~315KW 三相690V 55~315KW 高起动转矩:零速时就能输出150%的额定转矩 高过载能力:150%过载时一分钟,平均2倍额定电流以上的过流能力 精确的速度控制:速度控制精度达0.2%,输出频率精度达0.01% 精确的力矩控制:力矩控制精度5% 高次谐波抑制:18.5KW及以上均内置直流电抗器 最高输出频率:800Hz 体积小型化,结构更紧凑 内置制动单元,适合急速停止的场合 主回路使用直流接触器,适应长时间低电压运行
CD50系列经济型矢量变频器/
  • 产品详情
  • 资料下载


SPF-CD50变频器技术优点:

具备转速追踪再启动功能:实现对旋转中的电机的无冲击平滑启动;

QulCK/JOG功能:用户可自由定义多功能快捷键,通过设定此参数可以快速浏览修改后与出厂缺省值不同的相关功能代码;

具备自动电压调整功能:当电网电压变化时,自动保持输出电压恒定;

具备振荡抑制功能:有效解决大功率电机低频振荡问题;

提供多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能

运行中欠压压制:针对低电网电压和电网电压频繁波动用户,系统自动维持最长运行时间

电机参数自测定:在电机静态及动态下自动检测

电流与电压压制:避免电流冲击,全程电流闭环控制

电压频率特性:自动跳转输出压频比


多段式摆频运行

⊙三种控制方式:无PG矢量控制(SVC)、V/F控制、转矩控制;

⊙启动转矩:无PG矢量控制:0.5Hz/150%(SVC);

⊙0.75KW~15kW各规格内置制动单元,如需快速停车,可直接连接制动电阻;

⊙支持多种频率设定方式:数字设定、模拟量设定、PID设定、通讯设定等;

⊙支持启动、停机直流制动;

⊙输入、输出端子均自由编程,用户可根据需要组合出多种工作模式;

⊙具备跳跃频率控制功能,避免机械共振,使系统更加稳定可靠;

⊙具备瞬时掉电不停机功能;

⊙具备休眠唤醒延时设置功能;

⊙具备过转矩检测功能;

⊙低噪音、自动稳压、低频大扭矩

⊙多种上限频率设定源选择;

⊙可以通过具备双向移位功能的移位键 查看实时参数;

⊙具备转速追踪再启动功能:实现对旋转中的电机的无冲击平滑启动;

⊙QulCK/JOG功能:用户可自由定义多功能快捷键,通过设定此参数可以快速浏览修改后与出厂缺省值不同的相关功能代码;

⊙具备自动电压调整功能:当电网电压变化时,自动保持输出电压恒定;

⊙具备振荡抑制功能:有效解决大功率电机低频振荡问题;

⊙提供多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能

⊙加减速时间设定

方便快捷的操作方式



方便的操作功能参数中文显示使操作一目了然,层次化结构的参数组使操作简单明了。用户修改参数的存储使调整参数快 捷方便。

多路模拟量给定:2路电压输入:0~10VDC~O~±10VDC(负信号时,电机反转)

1路电流输入:0(4)~20mA(通过参数设置也能改为电压输入)
数字式操作器设定频率指令
通信指令给定
通过选件卡给定
动态自学习
自学习功能在矢量控制方式时有效。[电机的使用受到限制】【电机参数的设定非常困难】这样的问题用独特的自学习功能已 经解决。变频器能自动设定电机铭牌值范围的电机参数。由此从变频器专用电机到通用电机都可以进行矢量控制运行,电 机最大限度地发挥作用。
多种VF曲线设定
共有1 5种固定的V F曲线和一种可调整VF曲线可供选择。包括高起动转矩曲线恒转矩曲线、平方转矩曲线、立方转矩曲 线。能适合不同类型的负载。任意VF曲线在无PG矢量控制也有效
PlD控制功能
内置的PlD控制功能,可以通过控制电机的转速,未达到控制过程量的目的。这个过程量可以是温度、流量、压力、速度等等。PID控制的目标是使过程量最终稳定在设定的值。带前馈速度给定的PID控制功能,广泛应用于同步或收放卷控制系统,前馈给定速度与反馈量共同决定变频器的输出频率。


监视功能
使用数字式操作器可以直接监视到频率指令、输出频率、输出电流、电机速度、输出电压、主回路直流电压、输出 功率、力矩指令、输入端子状态、运行状态、速度偏差、PID反馈量、PID输出量、故障记录、电机励磁电流、电机
2次电流等等。这些数据监视了变频器及电机的实时工作状态,极大地方便了调试过程。
完善的保护功能
过载、过流、过压、过力矩、欠压、接地、缺相等多种保护功能,使设备能安全可靠地运行。
节能控制
矢量控制时根据负载大小自动调整输出电压,使电机在不同负载时均能工作于最佳状态,提高了电机的效 率,达到了节能的目的。
支持各种通讯功能和专用选件
支持多种现场总线协议
内置的PlD控制功能,可以通过控制电机的转速,未达到控制过程量的目的。这个过程量可以是温度、流量、压力、速度等等。PID控制的目标是使过程量最终稳定在设定的值。带前馈速度给定的PID控制功能,广泛应用于同步或收放卷控制系统,前馈给定速度与反馈量共同决定变频器的输出频率。
环保--净化电路,净化环境
高次谐波对策
CD50从18.5w到315W为止已用DC电抗器,可容易地抑制高次谐波。
1.5—1 5KW的变频器,可连接DC电抗器(可选项)。
从1 8.5Kw一31 5KW的变频器已内藏DC电抗器。
5KW一31 5Kw的变频器,可连接AC电抗器(可选项)。
低噪音设计
输出回路采用绝缘栅晶体管1GBT和高载波频率正弦波PWM方式,从而使电机发出的金属声大大减低。用变频器拖动三相异步电动机时,其噪音几乎等同于商用电源。
